处理量1t/h污泥干化方案

一、产品介绍

I、工作原理：

空心轴上密集排列着楔型中空桨叶，热介质经空心轴流经桨叶，单位有效容积内传热面积很大。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。

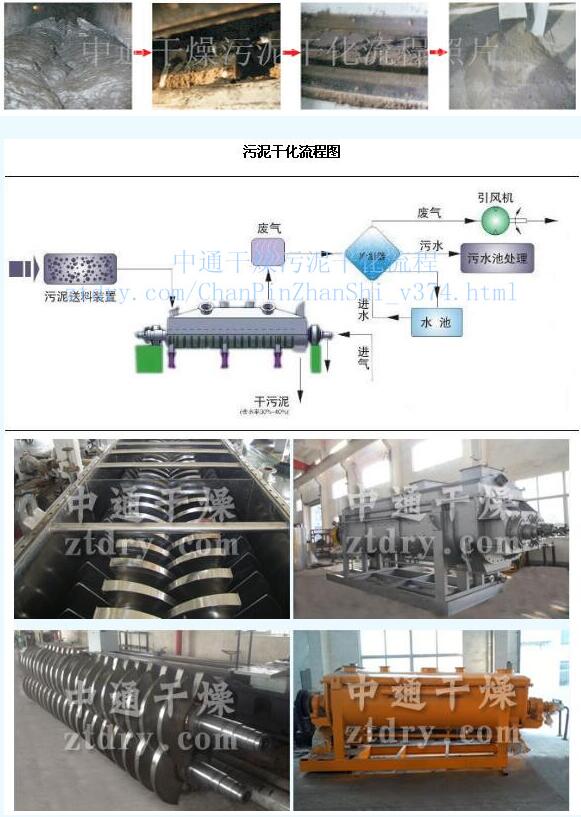

在桨叶及夹套通入蒸汽加热的同时，出料口上部同时通入经过加热后的干热空气进一步干燥，这样大大增加了设备的干燥强度。蒸发出来的水蒸汽由引风机带出干燥机，经过水沐除尘器洗涤后排空。

II、设备特性：

1、桨叶干燥机能耗低：由于采用传导加热的原理，没有大量携带空气带走热量，干燥器外壁又设置保温层，故热损失很小。

2、桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，减少了占地面积。

3、处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。

4、环境污染小：携带空气量很少，粉尘物料夹带很少。

5、只需2-3名工人，操作费用低。

6、操作稳定：由于楔型桨叶特殊的压缩－膨胀搅拌作用，使物料颗粒充分与传热面积接触，在轴向区间内，物料的温度、湿度、混合温度及梯度都很小，从而保证了工艺的稳定性。

二、设计依据及设备参数

I、设计依据

1、物料：污泥

2、处理量：1T/h

3、初湿分：65-70%

4、终水分：20%

5、干燥温度：～200℃

6、加热方式：导热油

7、设备材质：接触污泥部分采用321不锈钢，其余碳钢喷漆制作

II、工艺计算

1、干产量：400～500kg/h

2、水份蒸发量：～208/h

3、湿处理量：1000kgH2O/h

4、耗热量：50Kcal×10⁴/h

5、装机功率：～27kw

III、设备选型及参数

选用型号：

1.根据物料干燥要求，经热量、蒸发量衡算，选用KJG-45型空心桨叶干燥机1台。设计单位蒸发量13～14kgH2O/h。

2．新风       2.型号名称：SRZ型翅片式蒸汽加热器

数量：100m²

材质：A3管轧制铝带

3．干燥主机：

3．1型号：KJG-45

3．2传热面积：45m²

3．3有效容积：2.9m³

3．4主机转速：3-10rpm

3．5传动电机功率：18.5kw/变频调速

3．6主机上箱体: 321/δ=4mm，设2只吊耳

3．7下箱体主机内壁： 321/δ=10mm/1件

3．8下箱体主机夹套：A3/δ12mm/1件

3．9下箱体保温:厚度60mm，封面A3/δ2mm

3．10法兰:A3/δ35mm      2件

3．11端盖板：A3/δ40mm/内贴 321/δ=3mm   2件

3．12填料座:4件  45钢   (填料: 20x20四氟盘根)

3．13填料压盖：4件  A3

3．14空心浆叶主轴：2件  A3φ325x25/包321/δ=3mm

3．15回流管:φ89x8 A3

3．16浆叶片：1套    321/δ=10mm

3．17下料口：1件   400x1600

    螺旋输送下料器：1件  321/φ219-3kw

    溢流板:  1件    321/δ=10mm

3．18齿轮减速机： 1件

3．19传动链轮：2件

     传动齿轮：2件

3．20旋转接头：4件

3．21轴承座:4件   A3焊接件

3．22主机支架：1件（[20#槽钢/喷防锈柒

3．23主机箱内尺寸:  1296x5050mm

3．24主机外形尺寸：7800×1700×2300（mm）

3．25排风管：321/δ=2mm

3．26引风机：9-26-4A/5.5kw 1件   A3

   引风管：1件  321/δ=2mm

水膜除尘器:φ900    1件

   材质：321/δ=3mm

3．27控制系统:控制柜/1件  A3   外表喷漆

电器元件：1套

   传动电机:变频调速

3．28 主机表面喷涂高温银粉漆

3. 29 主机进出油管道安装调试完成后由需方自行保温

3. 30随机出厂资料：

  1）设备总装图1份；

  2）电器原理图1份；

  3）产品合格证书1份；

  4）使用操作说明书1份；

  5）电机、减速机合格证1份；

三、主要设备清单
