简述
YYH系列药用滚筒式(一维)混合机是我公司在认真总结“三维”和“二维”混合机的基础上,经过精心构思、设计、自主研发制造的一种新型混合设备。2013年由我公司起草了该设备的制药机械行业标准,标准号:JB/T20157—2013。
用途
本设备适用于医药、化工、食品、染料、饲料、农药等行业干性粉粒状物料的混合。该混合机具有结构简单、投料量大、占地面积小、出料便捷等优点。
构成

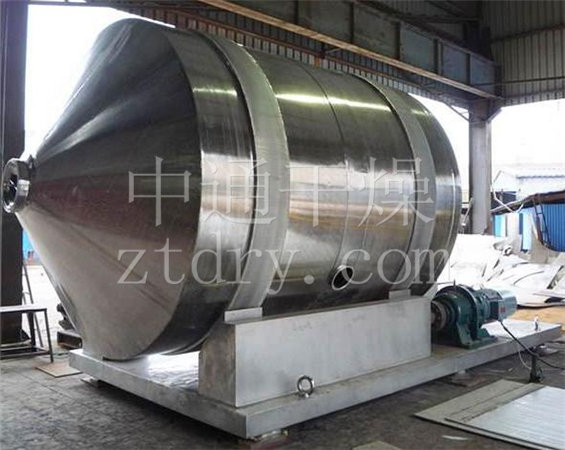

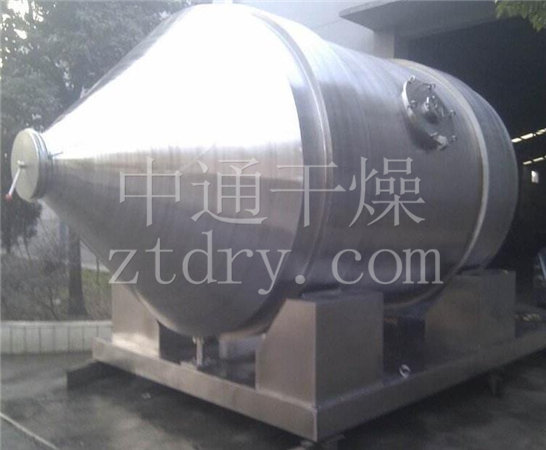

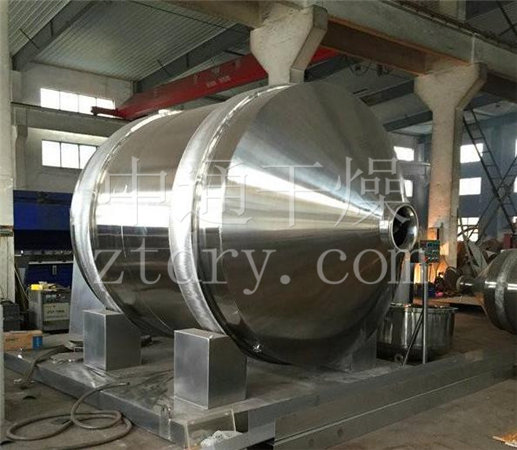

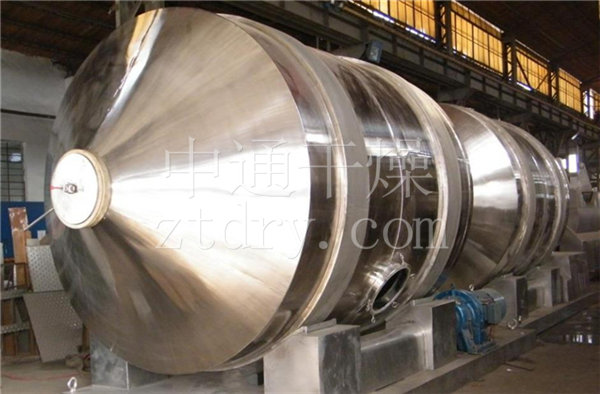

该混合机主要由料筒、传动系统(有电机、减速机联轴器等)、机座(含控制器)组成。装有混合物料的筒体在电机的带动下作均速旋转动,由于筒体内壁焊有若干特制的“板”,物料在抄板的推动下,沿着筒壁作环向运动,也就是有了上、下、左、右方向的运动,又由于抄板是与筒体中轴线有一定的角度,使物料在筒体内作前后方向的运动,从而达到混合的目的。
主要特点
(1)结构简单,制造成本低。占有空间小,一次性投资和生产成本均低。
(2)操作方便,运行平稳、噪音低。料筒的转动速度可以调节和控制。
(3)混合时间短,混合精度高。
(4)物料在全密闭状态下混合,不与外界接触,保证了物料的清洁度的要求。
(5)加料和卸料均可以在密闭状态下完成,使粉尘不外扬,不污染环境,内部结构简单,便于清洗。
符合“GMP”规范。
(6)与“三维”相比,料筒可以做得更大,增加混料批量,而减少批次,使用户可以降低生产成本。
技术参数
型号
|
料筒容积 |
******装料容积(L) |
******装料量(kg/批) |
旋转速度 |
电机功率(kw) |
外形尺寸 |
总重量 |
YYH-50 |
50 |
25 |
13 |
0-18 |
0.55 |
920x440x540x350 |
250 |
YYH-150 |
150 |
75 |
37 |
0-16 |
0.75 |
1140x610x900x445 |
320 |
YYH-300 |
300 |
150 |
75 |
0-14 |
0.75 |
1340x760x990x520 |
410 |
YYH-600 |
600 |
300 |
150 |
0-7.5 |
1.1 |
1615x960x1100x630 |
490 |
YYH-800 |
800 |
400 |
200 |
0-7.5 |
1.1 |
1730x1070x1200x700 |
560 |
YYH-1000 |
1000 |
500 |
250 |
0-7.5 |
1.1 |
2700x1070x1720x1050 |
740 |
YYH-1500 |
1500 |
750 |
375 |
0-7.5 |
2.2 |
2800x1300x1850x1100 |
850 |
YYH-2000 |
2000 |
1000 |
500 |
0-7.5 |
3 |
3050x1300x2000x1150 |
1050 |
YYH-3000 |
3000 |
1500 |
750 |
0-7.5 |
3 |
3500x1500x2350x1370 |
1380 |
YYH-4000 |
4000 |
2000 |
1000 |
0-5 |
4 |
3650x1600x2550x1450 |
1650 |
YYH-6000 |
6000 |
3000 |
1500 |
0-4 |
5.5 |
4000x1700x2700x1450 |
2300 |
YYH-8000 |
8000 |
4000 |
2000 |
0-4 |
11 |
4650x2000x2700x1520 |
3500 |
YYH-10000 |
10000 |
5000 |
2500 |
0-4 |
11 |
4600x2000x2950x1680 |
3800 |
YYH-12000 |
12000 |
6000 |
3000 |
0-3 |
15 |
4600x2700x3050x1700 |
4500 |
YYH-15000 |
15000 |
7500 |
3750 |
0-3 |
18.5 |
5000x2700x3200x1725 |
6000 |
YYH-20000 |
20000 |
10000 |
5000 |
0-3 |
22 |
6000x3200x3500x1920 |
8000 |
