一、概述
该机组是在双锥形回转真空干燥机组的基础上，结合罐式过滤、洗涤、功能，综合两者的优点，改进成的一台在特定物料应用中具有反应、浓缩、过滤、洗涤、干燥、破碎的多功能机组。该机组的最大优点是功能多，占地面积小，投资少，操作简单，收效高，工人劳动强度低，安全系数高，使用寿命长，安装方便等优点。适用于附加值高、剧毒、易燃、易爆、批量小的医药及化工产品，更适用于GMP生产要求。
二、设计原理

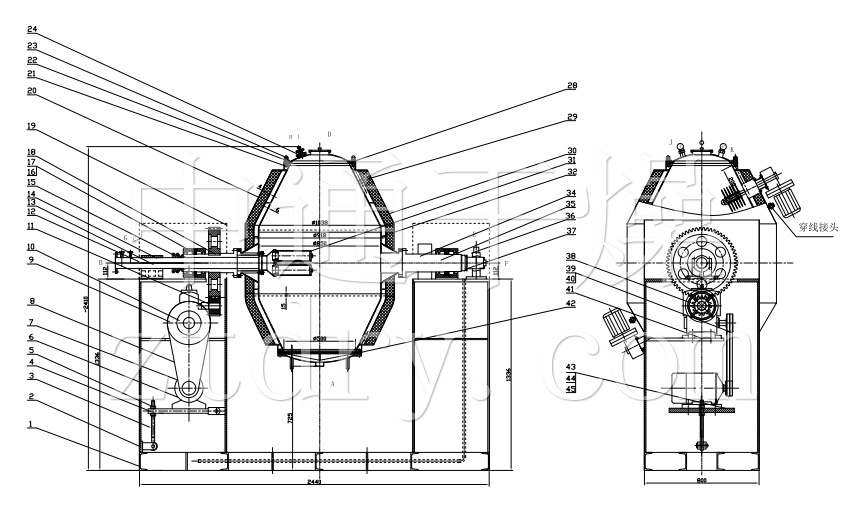

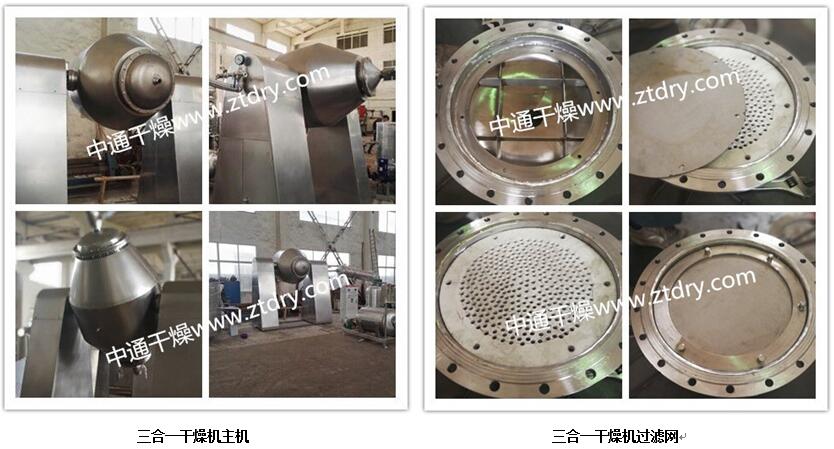

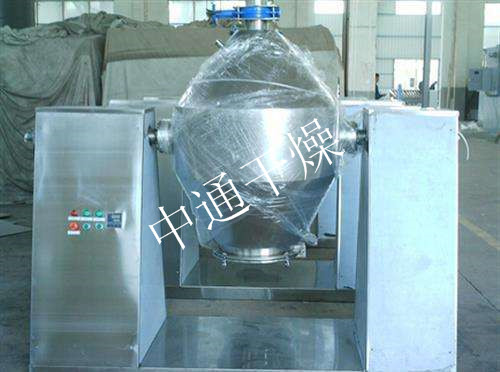

1、本器身中间为圆柱形，两端为圆锥形，圆锥顶部一头设计为敞开式投料和出料，并设计有原位取样口和搅拌破碎装置。圆锥另一端设计有一个过滤盘，该过滤盘采用316L金属烧结网或超细滤布，具有过滤精度高、强度大、安装方便、成本低廉等优点。
2、真空吸罩设计在器身中部，分为真空管和真空罩，该真空头用金属烧结网或金属罩加滤布的形式，该部件具有更换方便，便于清洗，可以反吹，没有毛点等优点。
3、在真空端设计有在位进洗涤液、在位压滤、在位进氮气保护接口装置。
4、该机组在进行反应、结晶、浓缩、过滤、洗涤、干燥、破碎的各道工序过程中可采用人机界面控制或防爆箱控制。
5、根据物料特性可以在普通双锥上设计装有一到二个破碎装置。
三、工作原理
1、反应、浓缩阶段：
带有搅拌的一端朝下，搅拌叶形式可根据各种物料选型。在设备的上部进料口通入物料，靠搅拌叶的不断翻动，使物料反应、浓缩。
2、过滤阶段：
使锥体旋转180°，带有过滤盘的一端朝下，在端体底部接上抽真空口，实行产品滤饼和母液分离。
3、洗涤阶段：
抽滤结束后，通入洗涤液，启动搅拌叶，也可同时转动锥体，使滤饼破碎并和洗涤液进一步纯化，进行残母液清洗和予脱水。
4、干燥阶段：
再次抽滤结束后，在抽真空口通入氮气反吹，使滤饼和过滤网脱离，转动锥体，在回转过程中靠破碎器使滤饼破碎，夹套内通入热水加热整个锥体。并在真空状态下使物料达到干燥目的。并可进行原位取样过程。通过旋风分离器捕集微粉，并可由冷凝器收集有机溶剂。
四、电器控制
1、操作现场采用人机界面控制或防爆箱控制。每道工序设定一个工艺参数，在正常的工作状态下可以自动操作。也可以根据各种物料手动操作。
2、现场所有电器均为防爆dB II设计。
|
干燥器容积(L) |
500 |
750 |
1000 |
1200 |
1400 |
1600 |
2000 |
2500 |
3000 |
3500 |
4000 |
5000 |
|
过滤面积(m2) |
0.125 |
0.125 |
0.196 |
0.196 |
0.196 |
0.196 |
0.5 |
0.5 |
0.5 |
0.8 |
0.8 |
0.8 |
|
滤饼厚度(mm) |
500 |
500 |
600 |
650 |
650 |
700 |
700 |
800 |
800 |
1000 |
1200 |
1300 |
|
滤饼体积(m3) |
0.16 |
0.17 |
0.3 |
0.36 |
0.39 |
0.45 |
0.66 |
0.81 |
0.85 |
1.46 |
1.89 |
2.2 |
|
干燥器操作压力(Mpa) |
-0.0987MPa - 0.098MPa |
|||||||||||
|
夹套操作压力(Mpa) |
0MPa - 0.098Mpa |
|||||||||||
|
设计温度(℃) |
100℃ |
|||||||||||
|
装料量(L) |
250 |
370 |
500 |
600 |
700 |
800 |
1000 |
1250 |
1500 |
1750 |
2000 |
2500 |
|
主电机功率(kw) |
3 |
3 |
4 |
4 |
5.5 |
5.5 |
7.5 |
7.5 |
11 |
11 |
15 |
15 |
|
搅拌器功率(kw) |
0.37 |
0.37 |
0.37 |
0.37 |
0.37 |
0.55 |
0.55 |
0.55 |
0.55 |
0.75 |
0.75 |
0.75 |
|
干燥器转速(转、分) |
0-5 |
|||||||||||
|
搅拌器转速(转、分) |
0-200 |
|||||||||||
|
主机重量(公斤) |
1782 |
2135 |
3273 |
3456 |
3683 |
3963 |
4282 |
4633 |
5487 |
7835 |
8255 |
8972 |
|
配套冷凝器面积(m2) |
4 |
4 |
8 |
10 |
14 |
16 |
20 |
25 |
30 |
35 |
40 |
50 |
